Exemple de schițe termopan:

Pentru a primi o estimare Bizzpluss cât mai aproape de adevăr, cererea Dvs. trebuie neapărat să conțină niște schițe despre tâmplăriile dorite.
Schițele ferestrelor și ușilor termopan, sau a tâmplăriilor mai complexe ar trebui să fie desenate corect și cotate în urma măsurării golurilor de către Dvs.

În continuare vă prezentăm mai multe exemple de schițe pentru diferite tipuri de tâmplării termopan, cu diferite deschideri.

Fereastră fixă:

Acel semn "+" sau "x" reprezintă faptul, că fereastra sau canatul ferestrei este fix.

Fereastră deschidere simplă, spre dreapta:

Schița reprezintă o fereastră sau ușă văzută din interior, cu deschidere simplă (rotativă), având balamalele pe partea dreaptă și mânerul pe partea stângă.

Fereastră deschidere simplă, spre stânga:

Desenul de mai sus reprezintă o tâmplărie privită din interior, având deschidere simplă (rotativă), cu balamalele pe partea stângă și mânerul pe partea dreaptă.

Fereastră deschidere dublă, spre dreapta:

Această schița reprezintă o tâmplărie termopan văzută din interior, cu deschidere dublă (rotobasculantă), având mânerul pe partea stângă și balamalele pe partea dreaptă.

Fereastră deschidere dublă, spre stânga:

Desenul reprezintă o fereastră sau ușă termopan, cu deschidere dublă (rotobasculantă), văzută din interior, având balamalele pe partea stângă și mânerul pe partea dreaptă.

Fereastră basculantă:

Schița reprezintă o fereastră privită din interior, cu deschidere doar basculantă, având balamalele pe latura inferioară și mânerul de obicei pe latura superioară.
Mânerul se poate monta și pe una din parțile laterale, (dacă situația o permite), dar se va specifica pe schiță!

Combinații

Schițele ferestrelor cu mai multe canate, se vor executa combinând schițele de mai sus:

Schiță fereastră cu două canate: parte fixa + deschidere dublă:

Schița de mai sus reprezintă o fereastră termopan în două canate:

• Partea din stânga este parte fixă
• Partea din dreapta este un canat mobil, cu deschidere dublă (rotobasculantă), având mânerul pe partea stângă și balamalele pe partea dreaptă.

Fereastră cu doua canate: deschidere simplă + deschidere dubla, cu montant mobil:

Desenul de mai sus reprezintă o fereastră termopan în două canate, ambele mobile:

• Partea din dreapta este canatul activ, avînd deschidere dublă (rotobasculantă), cu mânerul pe partea stângă și balamalele pe partea dreaptă.
• Partea din stânga este partea inactivă a ferestrei (fără mâner,pentru deschidere se acționează niște zăvoare ascunse), și se deschide doar după deschiderea canatului activ.

Fereastră osciloculisantă cu parte fixă:

Schița reprezintă o fereastră sau ușă osciloculisantă, văzută din interior, în două canate:

• În partea dreaptă avem canatul fix.
• Partea din stânga este canatul activ. Canatul se deschide intâi pe poziție basculantă, apoi se deschide și partea inferoară, apoi culisează spre dreapta, în fața ochiului fix.

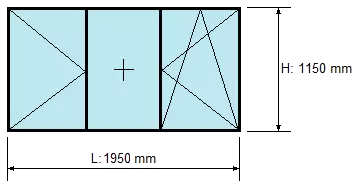

Fereastră cu trei canate: deschidere simplă + parte fixă + deschidere dublă:

Desenul de mai sus reprezintă o fereastră termopan în trei canate, două mobile și unul fix:

• În partea din stânga avem canatul cu deschidere simplă, spre stânga.
• În partea din mijloc avem canatul fix.
• În partea din dreapta avem un canat cu deschidere dublă, spre dreapta.

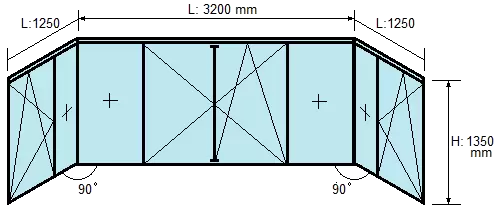

Balcon - 3 planuri, unghiuri de îmbinare de 90 grade:

Schița de mai este un pic mai complexă. În primul rând, vedem că avem o tâmplărie în trei planuri. (în formă de U).

• În planul din stânga avem o ramă (o fereastră) în două canate: Un canat rotobasculant, și unul fix.
• Rama din planul statng se îmbină cu rama din planul central, la un unghi de 90°, cu ajutorul unui stâlp special denumit profil de colț.
• În planul din mijloc avem o rama in patru canate: fix + mobil inactiv (rotativ cu montant mobil) + rotobasculant activ + fix.
• Rama din planul din dreapta este simetric cu cel din stânga, este îmbinat cu rama centrala cu ajutorul aceluiași profil de colț.
• Se observă, că la partea superioară fiecare ramă din fiecare plan este prevăzut cu un profil suplimentar, denumit profil de înălțare.
